球型鉸鏈機構 QJ-400 SQJ-400 執行器配件

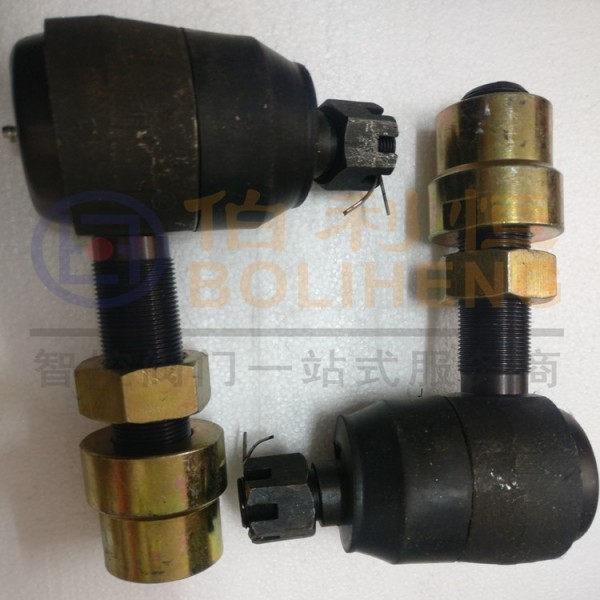

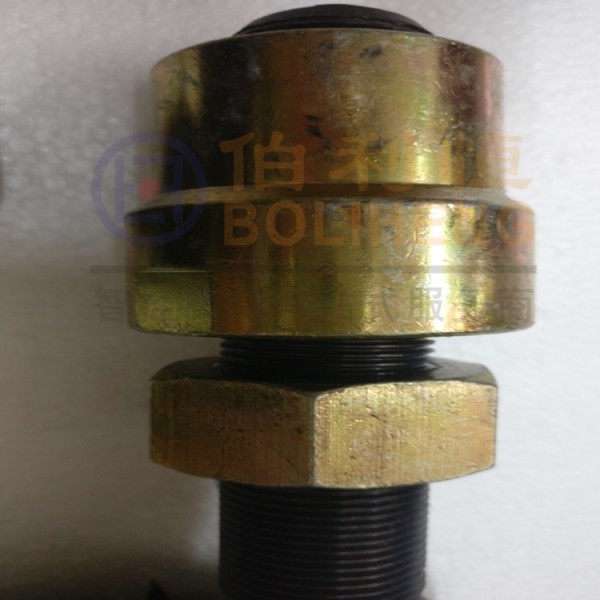

球型連接鉸鏈?zhǔn)怯糜谧詣?dòng)控制中的執行器與調節機構的連接附件。它采用了球型軸承結構具有控制靈活、準確、扭轉角度大的優點，由于該鉸鏈安裝、調整方便、性能可靠。所以，它廣泛地應用在電力、石油化工、冶金、礦山、輕紡等工業的自動控制系統中。球型鉸鏈機構 QJ-400 SQJ-400 執行器配件。

球型鉸鏈機構 QJ-400 SQJ-400 執行器配件

型號規格   傳動扭矩（N·m） 球銷空間擺動角度    整機螺紋拉桿調整范圍mm 球銷錐柄錐度 球銷錐柄大端尺寸mm 球銷錐柄長度

QJ－25 100     200±20   0－70       1：10K6    Φ18    20

QJ－60 250     200±20   0－90       1：10K6    Φ20    22

QJ－160 600     200±20   0－110   1：10K6    Φ24    30

QJ－250 1600 200±20   0－130   1：10K6    Φ30    34

QJ－400 4000 200±20   0－150   1：10K6    Φ38    40

QJ－600 6000 200±20   0－170   1：10K6    Φ38    40

僅供參考
